产品简介
磷石膏是指在磷酸生产中用硫酸处理磷矿时所产生的固体废渣，它的主要成份为硫酸钙。磷石膏烘干后在水泥工业、建筑材料、化肥工业中都得到了广泛的应用。与传统烘干机相比，磷石膏烘干机克服了传统烘干机投资大，占地面积大，故障率高、热效率利用低等弊端，在传统烘干机基础上进行大力改进，研制出的磷石膏烘干机是一种技术含量很高的烘干设备，可针对磷石膏进行高产高质烘干，提高磷石膏的经济价值和产品附加值，促进磷石膏的节能开发和广泛应用。

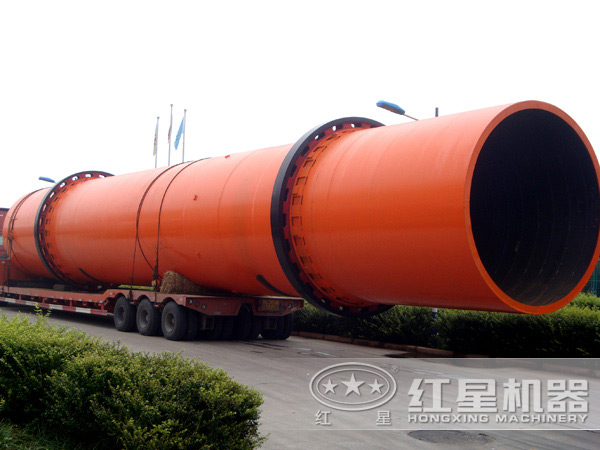

烘干机
工作原理

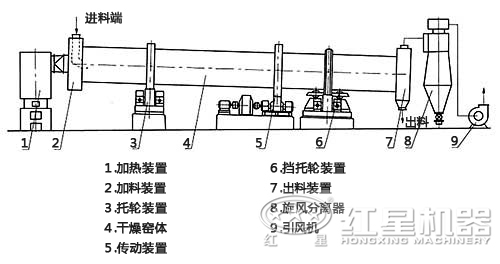

磷石膏烘干机包括热源系统（热风炉、煤气发生炉、沸腾炉）、进料系统、输送设备、烘干系统、除尘系统、引风设备、电气控制系统几大部分。磷石膏烘干机的烘干原理来自于冷热间的热量交换，主要利用煤的燃烧来促使空气蒸发，以此达到高温水汽的目的。物料由供料装置送进散层滚筒的内层，在抄板的抄起、洒下作用下，物料与滚筒内的高温蒸汽进行热交换，当物料进入中层滚筒后，进行逆流烘干，经过反复扬进呈现两步退一步的行进方式，物料此时充分吸收滚筒内层与中层的热量，也延长干燥时间。随后，物料进入外层，以矩形多回路方式行进，在此，已经达到干燥效果的物料在重力作用和热风作用下快速排出，未达到干燥效果的物料因为自身重量行进速度较慢，继续在滚筒内进行干燥，最终符合干燥要求后排出滚筒，完成烘干过程。

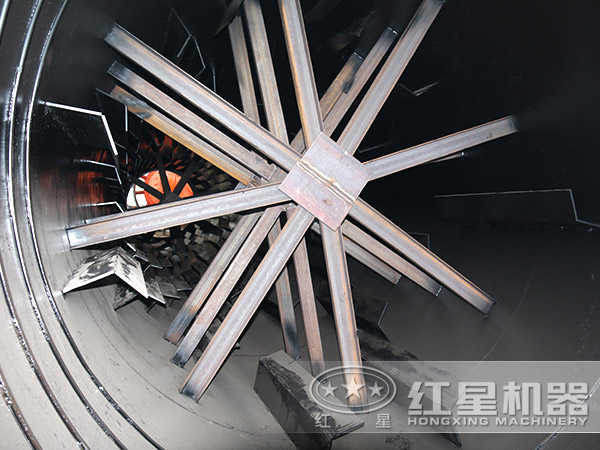

内部结构实拍
磷石膏烘干机性能优势
结构合理
机器结构紧凑，节省占地面积，传热面积较大。
能耗利用率高
热量利用率高，且余热可回收再利用，减少能耗。
烘干效果好
设计多层滚筒，物料充分受热，烘干效果好。
环保生产
没有二次风粉尘污染，尾气排放符合国家环保要求。

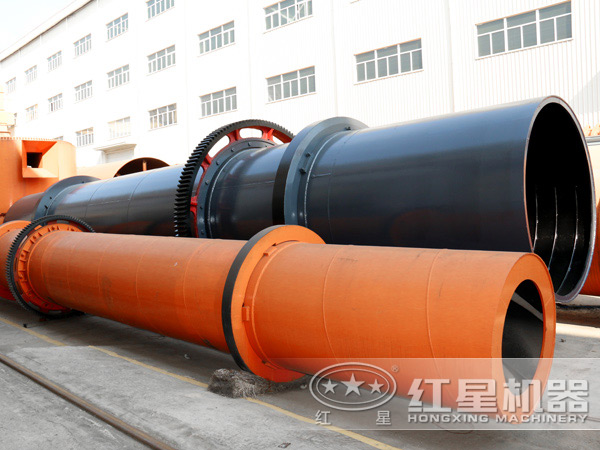

产品内部图
技术参数
| 规格 （m） | 筒体容积 （m?） | 生产能力 （t/h） | 安装斜度 （%） | 最高进气温度 （℃） | 主电动机 （kw） | 总重量 （t） |
| Φ1.2×8.0 | 9.0 | 1.9-2.4 | 3-5 | 700-800 | 7.5 | 9 |
| Φ1.2×10 | 11.3 | 2.4-3.0 | 3-5 | 700-800 | 7.5 | 11 |
| Φ1.5×12 | 21.2 | 4.5-5.7 | 3-5 | 700-800 | 15 | 18.5 |
| Φ1.5×14 | 24.7 | 5.3-6.6 | 3-5 | 700-800 | 15 | 19.7 |
| Φ1.5×15 | 26.5 | 5.7-7.1 | 3-5 | 700-800 | 15 | 20.5 |
| Φ1.8×12 | 30.5 | 6.5-8.1 | 3-5 | 700-800 | 18.5 | 21.5 |
| Φ1.8×14 | 35.6 | 7.6-9.5 | 3-5 | 700-800 | 18.5 | 23 |
| Φ2.2×12 | 45.6 | 9.7-12.2 | 3-5 | 700-800 | 22 | 33.5 |
| Φ2.2×14 | 53.2 | 11.4-14.2 | 3-5 | 700-800 | 22 | 36 |
| Φ2.2×16 | 60.8 | 13.0-16.2 | 3-5 | 700-800 | 22 | 38 |
| Φ2.4×14 | 63.3 | 13.5-16.9 | 3-5 | 700-800 | 37 | 45 |
| Φ2.4×18 | 81.4 | 17.4-21.7 | 3-5 | 700-800 | 37 | 49 |
| Φ2.4×20 | 90.4 | 19.3-24.1 | 3-5 | 700-800 | 45 | 54 |
| Φ2.4×22 | 99.5 | 21.2-26.5 | 3-5 | 700-800 | 45 | 58 |
| Φ2.6×24 | 127.4 | 27.2-34.0 | 3-5 | 700-800 | 55 | 73 |
| Φ3.0×20 | 141.3 | 30.1-37.7 | 3-5 | 700-800 | 75 | 85 |
| Φ3.0×25 | 176.6 | 37.7-47.1 | 3-5 | 700-800 | 75 | 95 |
| Φ3.2×25 | 201 | 42.9-53.6 | 3-5 | 700-800 | 90 | 110 |
| Φ3.6×28 | 285 | 60.8-76.0 | 3-5 | 700-800 | 160 | 135 |
间接传热烘干机
| 筒径×筒长 ? 项目 | 外筒内径（mm） | 内筒内径（mm） | 筒体长度（m） | 筒体容积（m?） | 筒体斜度 | 扬料板型式 | 最高进气温度（℃） | 外形尺寸（m） |
| Φ1.5×15m | 1500 | 500 | 15 | 20.27 | 3-5% | 升举式 | 850 | 16.2×2.7×2.7 |
| Φ1.5×17m | 17 | 22.97 | 18.2×2.7×2.7 | |||||
| Φ1.5×19m | 19 | 25.68 | 20.0×2.9×2.9 | |||||
| Φ1.8×21m | 1800 | 650 | 21 | 35.91 | 3-5% | 升举式 | 850 | 22.5×2.7×2.7 |
| Φ1.8×23m | 23 | 39.33 | 24.5×2.9×2.9 | |||||
| Φ1.8×25m | 25 | 42.75 | 26.5×2.9×2.9 | |||||
| Φ2.2×21m | 2200 | 800 | 21 | 58.10 | 3-5% | 升举式 | 850 | ---- |
| Φ2.2×23m | 23 | 63.61 | ||||||
| Φ2.2×25m | 25 | 69.15 |
