冲击式破碎机，简称冲击破，俗称制砂机，高能低耗，主要用以各种矿石细破处理。单机有固定机型也有移动机型，用户可根据实际情况进行选配。

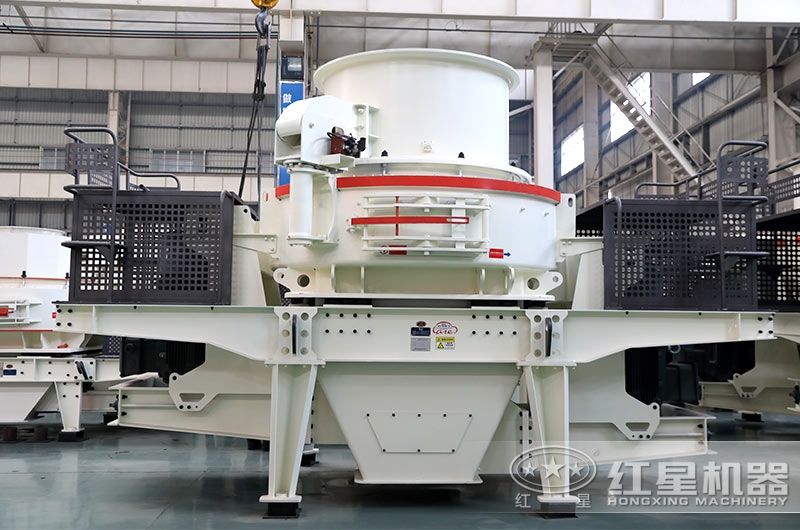

OE欧亿体育官方网站冲击式破碎机设备实拍
OE欧亿体育官方网站冲击式破碎机引进“石打石”破碎机原理及技术，结合国内制砂生产的实际情况，所推出的快速碎石设备。其中新型VSI和HVI冲击破，更是将“石打石”和“石打铁”两种工作原理集于一身，�？榛峁股杓疲词笔迪终遄唬换嘤茫娑圆煌庸し较虻挠没В惴菏视糜谟�、脆物料的中碎、细碎(制砂粒)。

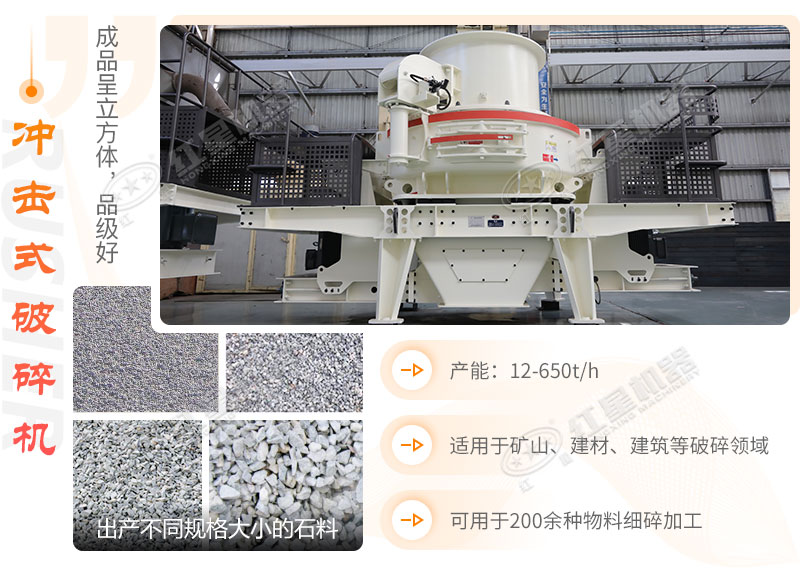

冲击式破碎机可按需加工不同规格的成品砂料
图片实拍

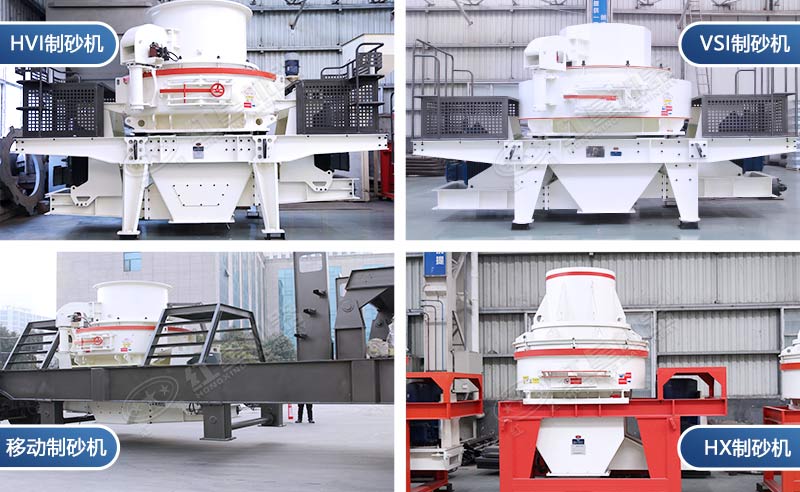

冲击式破碎机设备实拍（HVI）

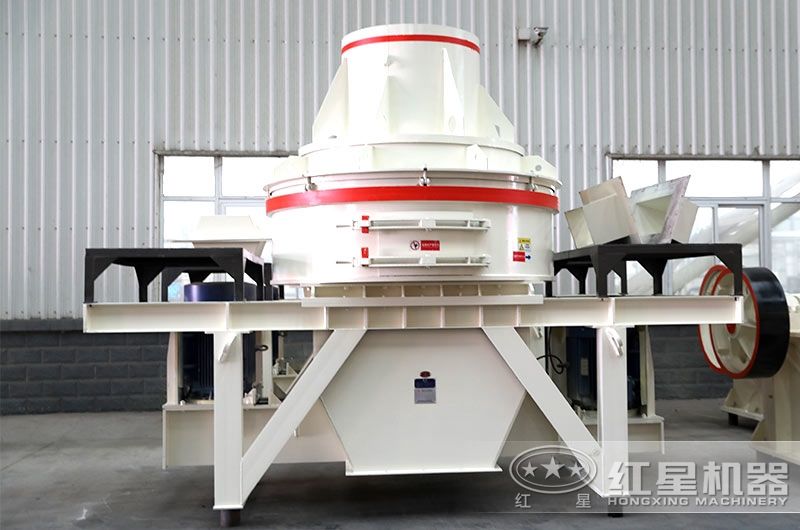

冲击式破碎机设备实拍（VSI）
冲击式破碎机设备实拍（HX直通式）
移动式冲击破碎机设备实拍

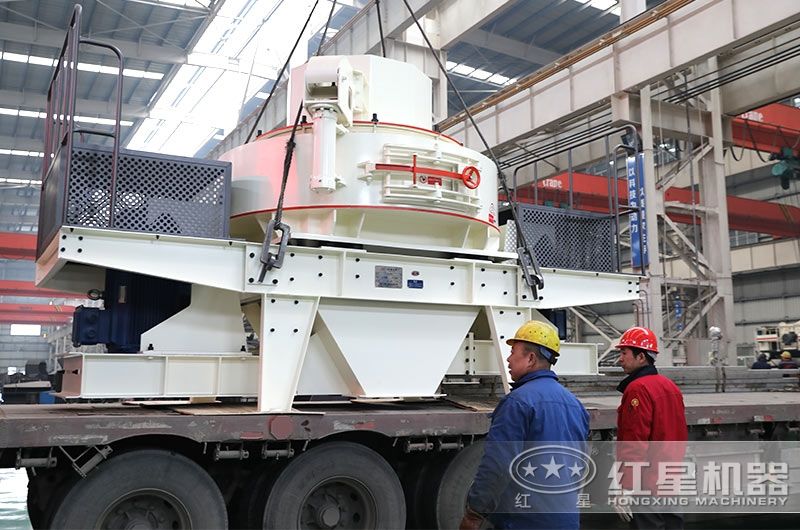

OE欧亿体育官方网站冲击式破碎机发货现场

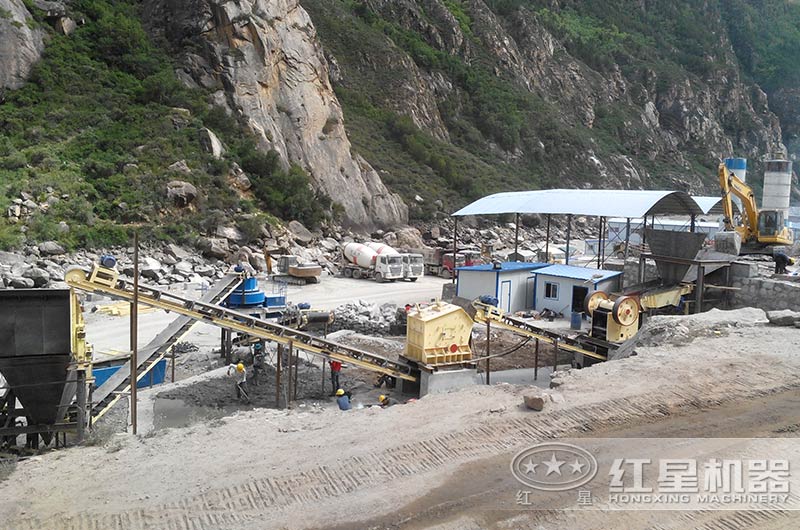

冲击破作业现场实拍

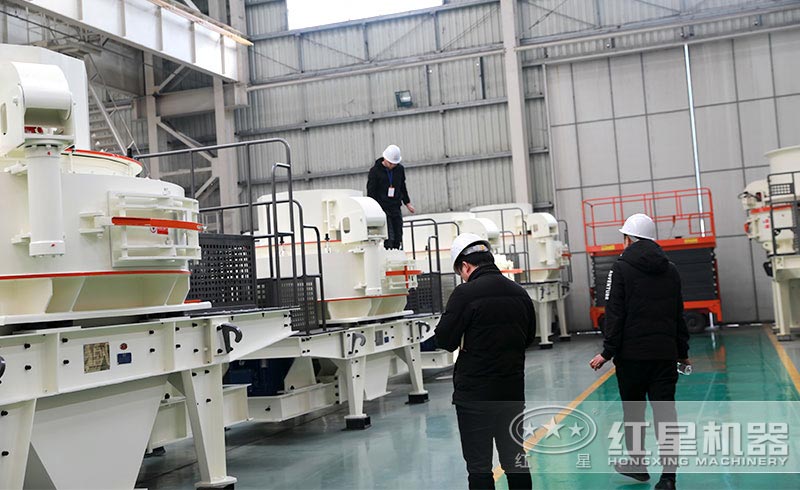

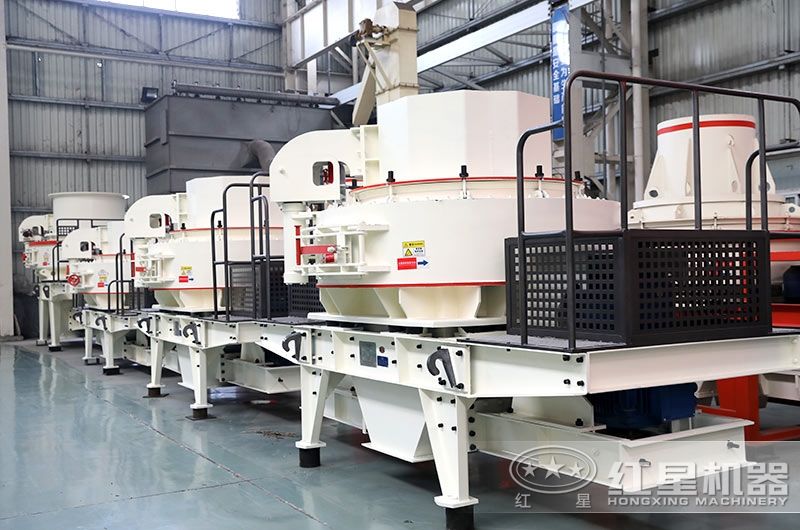

用户来厂考察冲击式破碎机生产车间

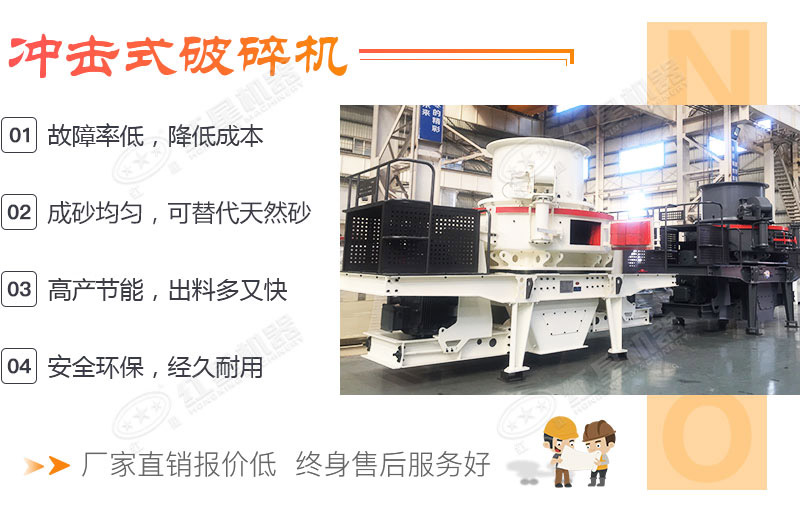

冲击式破碎机性能优势
在破碎现�。杆榇砘方诰Ｄ芄患匠寤魇狡扑榛淖饕瞪碛埃ぷ骺煽浚錾捌肺逗茫扛撸收戏缦盏停ぜ虻コ杀镜停虼松畹糜没囗�。
故障风险�。诵谐杀镜�
结构简单，造价低，设备内部结构经过升级改良，元件更耐磨，叶轮及涡动破碎腔内的物料衬层大幅度减少了磨损件费用和维修工作量，故障率低；
一机多用，粒型优美
冲击式破碎机新机型选用模块化结构设计，可以即时互换，加工物料时，可根据物料的性质以及成料要求，选择不同的原理破碎，石打石或石打铁两种破碎形式可供选择，按需破碎物料；
高产节能
单机出料率高，结合筛分配置，可以得到不同规格合格的砂石料，直接做原料使用，无须其它设备进行二次处理工作，配置简单，生产线效率高，要比传统生产线节省运行成本30%左右；
安全环保，经久耐用
涡流腔内部气流自循环，粉尘少，噪音�。匣繁Ｖ粕袄砟睿闲纬杀；げ悖；せ砑跎倌ニ穑媚陀谩�
冲击破优势解读

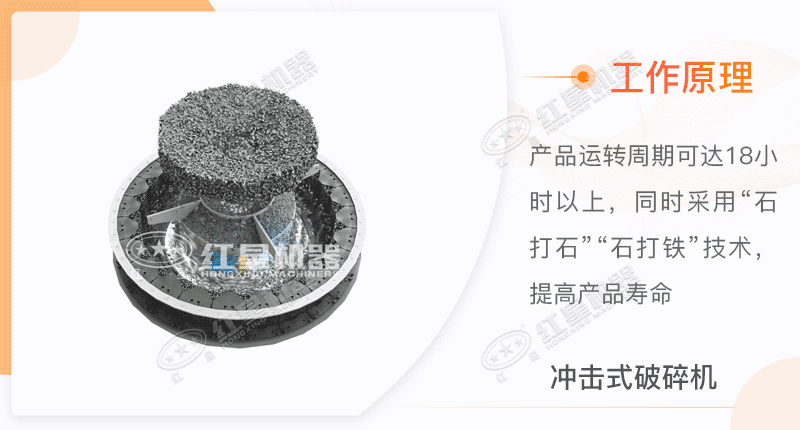

冲击式破碎机的工作原理

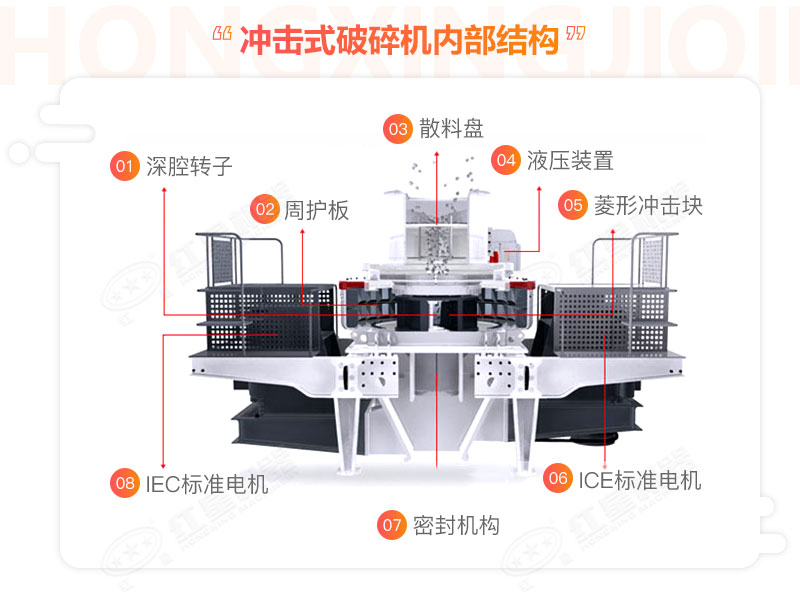

产品内部图
HX型立式冲击式破碎机由进料、分料器、涡动破碎腔、叶轮体验、主轴总成、底座传动装置及电机等七部分组成。
技术参数
- 冲击式破碎机
- Wotetrack移动冲击式破碎站
- 轮胎冲击式破碎机振动筛移动破碎站
| 型号规格 | 最大入料 （mm） |
功率 （kw） |
叶轮转速 （r/min） |
处理量 （t/h） |
外形尺寸(长×宽×高) （mm） |
| HX-06 | 35 | 2P 37-55KW | 2000-3000 | 10-30 | 2500×1620×2600 |
| HX-07 | 45 | 4P 55-75KW | 1500-2500 | 20-55 | 2700×1760×2800 |
| 模型 | WT0818 | WT0926 | |
| 运输外形尺寸 | 长度 | 14000mm | 14000mm |
| 宽度 | 3200mm | 3200mm | |
| 高度 | 3600mm | 3600mm | |
| 重量 | 30t | 35t | |
| 给料机 | 料斗容积 | 3m³ | 3m³ |
| 装载高度 | 2600mm | 2600mm | |
| 输送机型号尺寸 | B1000×6000mm | B1000×6000mm | |
| 破碎机 | 型号 | HVI0818 | HVI0926 |
| 进料粒度 | 35mm | 40mm | |
| 双电机功率 | 2×90kw | 2×132kw | |
| 主皮带机 | 尺寸(宽×长) | 1000×10000mm | 1000×10000mm |
| 卸料高度 | 3200mm | 3200mm | |
| 柴油发动机 | 功率 | 75kw | 75kw |
| 制造商 | 卡特帕金斯 | 卡特帕金斯 | |
| 整机 | 功率 | 202.5kw | 286.5kw |
| 控制方式 | 有线/无线(选配) | 有线/无线(选配) | |
| 型号 | HX3S1848V08 | HX3S1860V09 | HX3S2160V103 |
| 运输长度(mm) | 13500 | 15600 | 15600 |
| 运输宽度(mm) | 2830 | 2830 | 3100 |
| 运输高度(mm) | 4350 | 4350 | 4480 |
| 最大长度(mm) | 14650 | 16300 | 16300 |
| 最大宽度(mm) | 3900 | 3900 | 3900 |
| 最大高度(mm) | 5980 | 6400 | 6550 |
| 重量(t) | 31 | 36 | 49 |
| 轮胎配置 | 并装双轴 | 并装双轴 | 并装三轴 |
| 制砂机 | HVI0815 | HVI0922 | HVI1032 |
| 出料皮带机 | B800×2.2M | B800×2.5M | B1000×2.5M |
| 筛下皮带机 | B800×7M | B800×8M | B1000×8M |
| 振动筛型号 | 3YZS1848 | 3YZS1860 | 3YZS2160 |
