粉煤灰是煤粉经高温燃烧后形成的一种似火山灰质的混合材料。它是燃烧煤的发电厂将煤磨成100微米以下的煤粉，用预热空气喷入炉膛经燃烧形成悬浮状态，产生混杂有大量不燃物的高温烟气，经集尘装置捕集就得到了粉煤灰。我国是产煤大国，所以每年的粉煤灰数量也非常“可观”。在这种情况下，粉煤灰的综合利用，变废为宝、变害为利，已成为我国经济建设中一项重要的技术经济政策，是解决我国电力生产环境污染，资源缺乏之间矛盾的重要手段，也是电力生产所面临解决的任务之一。经过开发，利用粉煤灰烘干机对粉煤灰进行加工处理之后，在建工、建材、水利等各部门均能够得到广泛的应用。
烘干机实拍图
粉煤灰烘干机属于三回程烘干机，滚筒一共有三层，由三个同心的、直径不同的圆筒嵌套在一起的，而不是环环相扣，这种特殊的结构形式决定其产量的大小。该设备主要用于烘干一定湿度范围内颗粒物料，如干粉砂浆行业所用的黄砂、铸造行业用的各种规格型砂等。根据不同行业对烘干后物料终水份的要求，烘干后的物料含水量可以达到1—0.5%以下。是一种高产节能型烘干设备。
烘干机内部结构

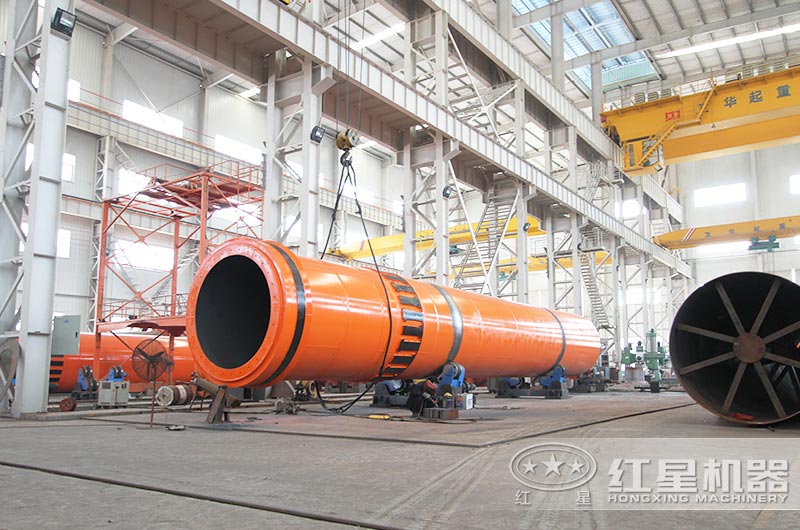

OE欧亿体育官方网站烘干机车间实拍
粉煤灰烘干机性能优势
节能优产
该设备为粉煤灰的综合利用提供了良好的发展前景，适用范围较广，是生产粉煤灰、矿渣等微粉必须配套的关键设备，在提升水泥节能方面，较离心式脱水设备、旧立式烘干机，在设计理念、节能效果和实际应用中都有很大的突破。
烘干系统完善
烘干系统比较完善。供热系统部分采用热风炉技术，热力充足、传热效果好、结构简单；热交换系统即为烘干滚筒，筒体内扬料板交错排列成螺旋形，反复扬撒物料，热交换效率极高；通风除尘系统即需配备除尘器，由于粉煤灰颗粒细、密度轻，干燥后在负压状态下，易被气流带走，导致流体介质发生变化，且含尘气体水份较大，防止被引风系统吸出，排入大气造成资源浪费及环境污染，由除尘器统一收尘。
操作弹性大
生产上允许产品的流量有较大波动范围，不会影响产品的质量，容易清扫。
流体阻力小
可以用它干燥颗料状物料，对于那些附着性大的物料也很有利。

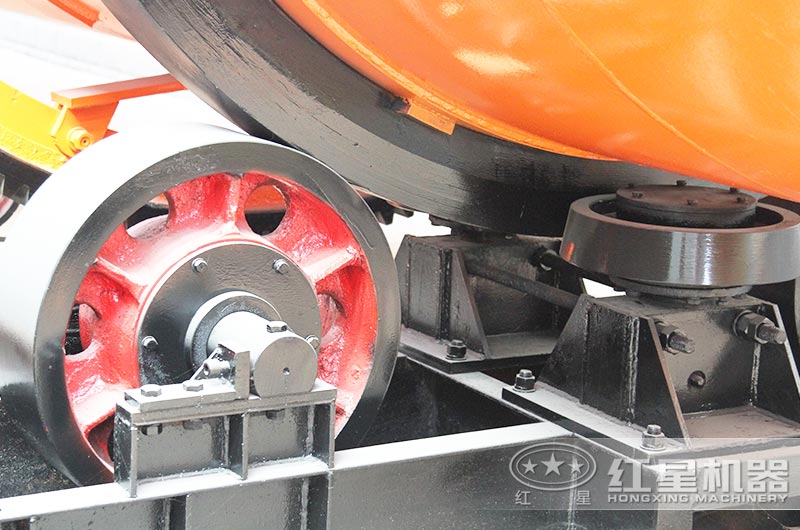

设备细节实拍
工作原理
湿粉煤灰由供料装置进入三层滚筒的内层,实现顺流烘干, 粉煤灰在内层的抄板下不断抄起、散落呈螺旋行进式实现热交换，物料移动到内层的另一端进入中层，进行逆流烘干，物料在中层不断地被反复扬进，呈进两步退一步的行进方式，物料在中层既充分吸收内层滚筒散发的热量，又吸收中层滚筒的热量，同时又延长了干燥时间，物料在此达到较高干燥状态。物料到中层另一端而落入外层，物料在外层滚筒内呈矩形多回路方式行进，达到干燥效果的物料在热风作用下快速行进排出滚筒，没有达到干燥效果的湿物料因自重而不能快速行进，物料在此矩形抄板内进行充分干燥，由此达到干燥效果，完成干燥过程。

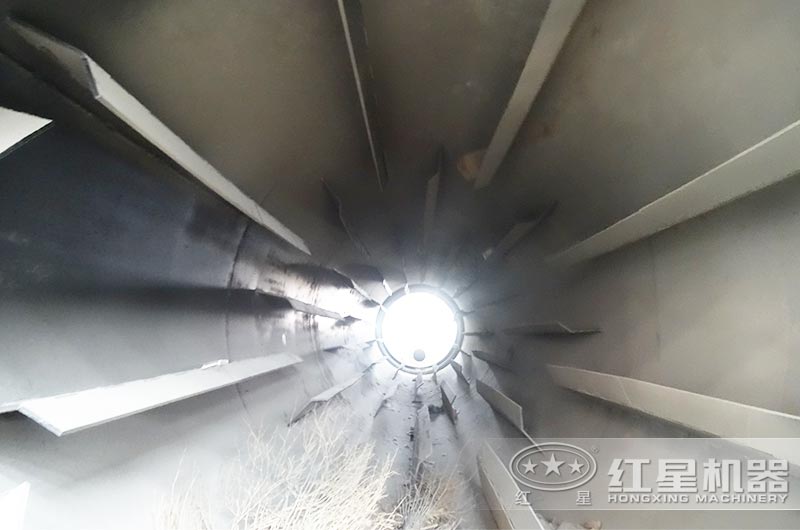

产品内部图
技术参数
| 规格 （m） | 筒体容积 （m?） | 生产能力 （t/h） | 安装斜度 （%） | 最高进气温度 （℃） | 主电动机 （kw） | 总重量 （t） |
| Φ1.2×8.0 | 9.0 | 1.9-2.4 | 3-5 | 700-800 | 7.5 | 9 |
| Φ1.2×10 | 11.3 | 2.4-3.0 | 3-5 | 700-800 | 7.5 | 11 |
| Φ1.5×12 | 21.2 | 4.5-5.7 | 3-5 | 700-800 | 15 | 18.5 |
| Φ1.5×14 | 24.7 | 5.3-6.6 | 3-5 | 700-800 | 15 | 19.7 |
| Φ1.5×15 | 26.5 | 5.7-7.1 | 3-5 | 700-800 | 15 | 20.5 |
| Φ1.8×12 | 30.5 | 6.5-8.1 | 3-5 | 700-800 | 18.5 | 21.5 |
| Φ1.8×14 | 35.6 | 7.6-9.5 | 3-5 | 700-800 | 18.5 | 23 |
| Φ2.2×12 | 45.6 | 9.7-12.2 | 3-5 | 700-800 | 22 | 33.5 |
| Φ2.2×14 | 53.2 | 11.4-14.2 | 3-5 | 700-800 | 22 | 36 |
| Φ2.2×16 | 60.8 | 13.0-16.2 | 3-5 | 700-800 | 22 | 38 |
| Φ2.4×14 | 63.3 | 13.5-16.9 | 3-5 | 700-800 | 37 | 45 |
| Φ2.4×18 | 81.4 | 17.4-21.7 | 3-5 | 700-800 | 37 | 49 |
| Φ2.4×20 | 90.4 | 19.3-24.1 | 3-5 | 700-800 | 45 | 54 |
| Φ2.4×22 | 99.5 | 21.2-26.5 | 3-5 | 700-800 | 45 | 58 |
| Φ2.6×24 | 127.4 | 27.2-34.0 | 3-5 | 700-800 | 55 | 73 |
| Φ3.0×20 | 141.3 | 30.1-37.7 | 3-5 | 700-800 | 75 | 85 |
| Φ3.0×25 | 176.6 | 37.7-47.1 | 3-5 | 700-800 | 75 | 95 |
| Φ3.2×25 | 201 | 42.9-53.6 | 3-5 | 700-800 | 90 | 110 |
| Φ3.6×28 | 285 | 60.8-76.0 | 3-5 | 700-800 | 160 | 135 |
间接传热烘干机
| 筒径×筒长 ? 项目 | 外筒内径（mm） | 内筒内径（mm） | 筒体长度（m） | 筒体容积（m?） | 筒体斜度 | 扬料板型式 | 最高进气温度（℃） | 外形尺寸（m） |
| Φ1.5×15m | 1500 | 500 | 15 | 20.27 | 3-5% | 升举式 | 850 | 16.2×2.7×2.7 |
| Φ1.5×17m | 17 | 22.97 | 18.2×2.7×2.7 | |||||
| Φ1.5×19m | 19 | 25.68 | 20.0×2.9×2.9 | |||||
| Φ1.8×21m | 1800 | 650 | 21 | 35.91 | 3-5% | 升举式 | 850 | 22.5×2.7×2.7 |
| Φ1.8×23m | 23 | 39.33 | 24.5×2.9×2.9 | |||||
| Φ1.8×25m | 25 | 42.75 | 26.5×2.9×2.9 | |||||
| Φ2.2×21m | 2200 | 800 | 21 | 58.10 | 3-5% | 升举式 | 850 | ---- |
| Φ2.2×23m | 23 | 63.61 | ||||||
| Φ2.2×25m | 25 | 69.15 |
