粉煤灰，是从煤燃烧后的烟气中收捕下来的细灰，粉煤灰是燃煤电厂排出的主要固体废物。是我国当前排量较大的工业废渣之一，随着电力工业的发展，燃煤电厂的粉煤灰排放量逐年增加。大量的粉煤灰不加处理，就会产生扬尘，污染大气；若排入水系会造成河流淤塞，而其中的有毒化学物质还会对人体和生物造成�：Γ远苑勖夯壹忧恐卫碛胱酆显倮茫晌ひ瞪墓丶侍�。而粉煤灰球磨机作为一种常见的选矿设备，是对其进行磨粉处理的有效设备。
粉煤灰球磨机
粉煤灰综合利用
经过磨粉加工之后，采用良好粉煤灰和减水剂复合技术可以生产高标号混凝土，特别适用于配制泵送混凝土、大体积混凝土、抗渗结构混凝土、抗硫酸盐混凝土和抗软水侵蚀混凝土及地下、水下工程混凝土、压浆混凝土和碾压混凝土，同时粉煤灰混凝土具有和易性好、可泵性强、终饰性改善、抗冲击能力提高、抗冻性增强等优点。
粉煤灰球磨机性能优势
双仓研磨，磨粉消耗低
采用特殊的双层筛分隔仓板替代原隔仓板，隔仓板篦缝为5mm，中间不锈钢筛板筛缝为1.2mm，这样可有效地控制进入二仓的颗粒粒径。
研磨介质装配合理
根据粉煤灰的易磨程度及水份确定磨机一仓的长度。一般情况下，一仓采用钢球进行配球，二仓采用小规格钢锻，可对细颗粒料进行快速研磨，同时减小研磨体直径可延缓磨内物料的流速，增加物料在磨内的停留时间，加强研磨。
研磨实力强
在磨机尾仓内增加活化衬板，可有效减缓物料在尾仓内的流速，同时可增强小锻的研磨功能，便于衬板的更换维修等。
出磨流速可调
磨尾出料篦板为小篦缝5mm专用出料篦板，调整扬料板直径以控制物料出磨流速。
结构合理粉末效果好
双层隔仓板反端面，采用带有通风篦缝的护板，既保护了不锈钢筛板，不被研磨体磨蚀，又加强了磨内通风，促进合格细粉及时排出磨机，减少过粉磨现象。
粉磨效率高
合适的磨内通风速度，缩短合格细物料在磨内停留时间，促进微粉和粉磨产生的热量及时排出磨机，提高粉磨效率。

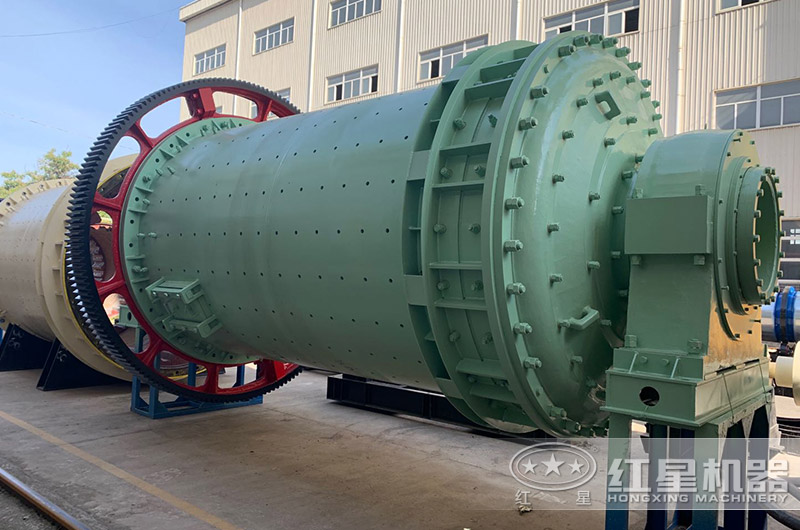

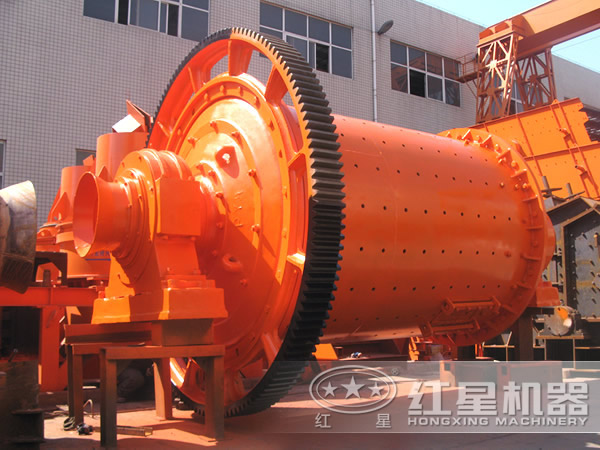

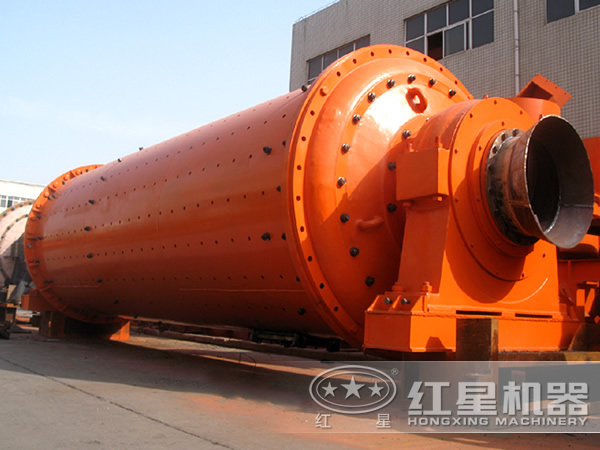

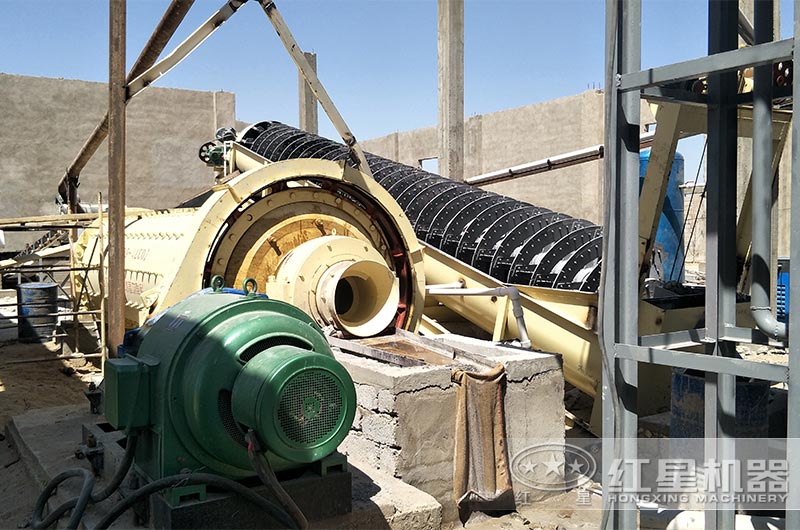

粉煤灰球磨机设备实拍
工作原理
基本工作原理是物料由磨机进料端空心轴装入筒体内，当筒体转动的时候，研磨体由于惯性和离心力、摩擦力的作用，使它帖附在筒体衬板上被筒体带走，当被带到一定的高度时候，由于其本身的重力作用而被抛落，下落的研磨体像抛射体一样将筒体内的物料给击碎。
具体工作流程是物料由进料装置经入料中空轴螺旋均匀地进入磨机第一仓，该仓内有阶梯衬板或波纹衬板，内装不同规格钢球，筒体转动产生离心力将钢球带到一定高度后落下，对物料产生重击和研磨作用。物料在第一仓达到粗磨后，经单层隔仓板进入第二仓，该仓内镶有平衬板，内有钢球，将物料进一步研磨。粉状物通过卸料篦板排出，完成粉磨作业。

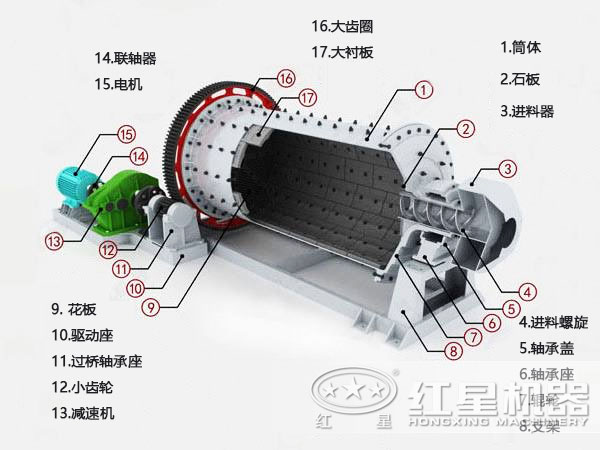

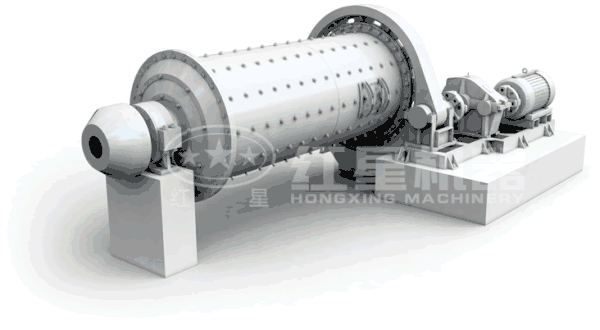

产品内部图
技术参数
| 规格型号 | 筒体转速 （r/min） | 装球量 (t) | 进料粒度 (mm) | 出料粒度 (mm) | 产量 (t/h) | 电机功率 (kw) | 总重量 (t) |
| Ф900×1800 | 36-38 | 1.5 | ≤20 | 0.075-0.89 | 0.65-2 | 18.5 | 5.85 |
| Ф900×3000 | 36 | 2.7 | ≤20 | 0.075-0.89 | 1.1-3.5 | 22 | 6.98 |
| Ф1200×2400 | 36 | 3 | ≤25 | 0.075-0.6 | 1.5-4.8 | 30 | 13.6 |
| Ф1200×3000 | 36 | 3.5 | ≤25 | 0.074-0.4 | 1.6-5 | 37 | 14.3 |
| Ф1200×4500 | 32.4 | 5 | ≤25 | 0.074-0.4 | 1.6-5.8 | 55 | 15.6 |
| Ф1500×3000 | 29.7 | 7.5 | ≤25 | 0.074-0.4 | 2-5 | 75 | 19.5 |
| Ф1500×4500 | 27 | 11 | ≤25 | 0.074-0.4 | 3-6 | 110 | 22 |
| Ф1500×5700 | 28 | 12 | ≤25 | 0.074-0.4 | 3.5-6 | 130 | 25.8 |
| Ф1830×3000 | 25.4 | 11 | ≤25 | 0.074-0.4 | 4-10 | 130 | 34.5 |
| Ф1830×4500 | 25.4 | 15 | ≤25 | 0.074-0.4 | 4.5-12 | 155 | 38 |
| Ф1830×6400 | 24.1 | 21 | ≤25 | 0.074-0.4 | 6.5-15 | 210 | 43 |
| Ф1830×7000 | 24.1 | 23 | ≤25 | 0.074-0.4 | 7.5-17 | 245 | 43.8 |
| Ф2100×3000 | 23.7 | 15 | ≤25 | 0.074-0.4 | 6.5-36 | 155 | 45 |
| Ф2100×4500 | 23.7 | 24 | ≤25 | 0.074-0.4 | 8-43 | 245 | 56 |
| Ф2100×7000 | 23.7 | 26 | ≤25 | 0.074-0.4 | 12-48 | 280 | 59.5 |
| Ф2200×4500 | 21.5 | 27 | ≤25 | 0.074-0.4 | 9-45 | 280 | 54.5 |
| Ф2200×6500 | 21.7 | 35 | ≤25 | 0.074-0.4 | 14-26 | 380 | 61 |
| Ф2200×7000 | 21.7 | 35 | ≤25 | 0.074-0.4 | 15-28 | 380 | 62.5 |
| Ф2200×7500 | 21.7 | 35 | ≤25 | 0.074-0.4 | 15-30 | 380 | 64.8 |
| Ф2400×3000 | 21 | 23 | ≤25 | 0.074-0.4 | 7-50 | 245 | 58 |
| Ф2400×4500 | 21 | 30 | ≤25 | 0.074-0.4 | 8.5-60 | 320 | 72 |
| Ф2700×4000 | 20.7 | 40 | ≤25 | 0.074-0.4 | 22-80 | 380 | 95 |
| Ф2700×4500 | 20.7 | 48 | ≤25 | 0.074-0.4 | 26-90 | 480 | 102 |
| Ф3200×4500 | 18 | 65 | ≤25 | 0.074-0.4 | 按工艺条件定 | 630 | 149 |
| Ф3600×4500 | 17 | 90 | ≤25 | 0.074-0.4 | 按工艺条件定 | 850 | 169 |
| Ф3600×6000 | 17 | 110 | ≤25 | 0.074-0.4 | 按工艺条件定 | 1250 | 198 |
| Ф3600×8500 | 18 | 131 | ≤25 | 0.074-0.4 | 45.8-256 | 1800 | 260 |
| Ф4000×5000 | 16.9 | 121 | ≤25 | 0.074-0.4 | 45-208 | 1500 | 230 |
| Ф4000×6000 | 16.9 | 146 | ≤25 | 0.074-0.4 | 65-248 | 1600 | 242 |
| Ф4000×6700 | 16.9 | 149 | ≤25 | 0.074-0.4 | 75-252 | 1800 | 249 |
| Ф4500×6400 | 15.6 | 172 | ≤25 | 0.074-0.4 | 84-306 | 2000 | 280 |
| Ф5030×6400 | 14.4 | 216 | ≤25 | 0.074-0.4 | 98-386 | 2500 | 320 |
| Ф5030×8300 | 14.4 | 266 | ≤25 | 0.074-0.4 | 118-500 | 3300 | 403 |
| Ф5500×8500 | 13.8 | 338 | ≤25 | 0.074-0.4 | 148-615 | 4500 | 525 |
