多缸液压圆锥破碎机是我公司国外新技术，结合国内本土生产实际情况，开发而成的具有高生产水平的圆锥破碎机新型号。

结合更高的转速与冲程，提升破碎机的通过能力，整机破碎能力大大增强，无论是破碎效率还是出料品味，都进一步优化升级，广泛应用于花岗岩、玄武岩等中硬以上岩石的中碎、细碎、超细碎作业，常见于大型石料厂、选矿生产等领域。

液压圆锥破碎机工作领域

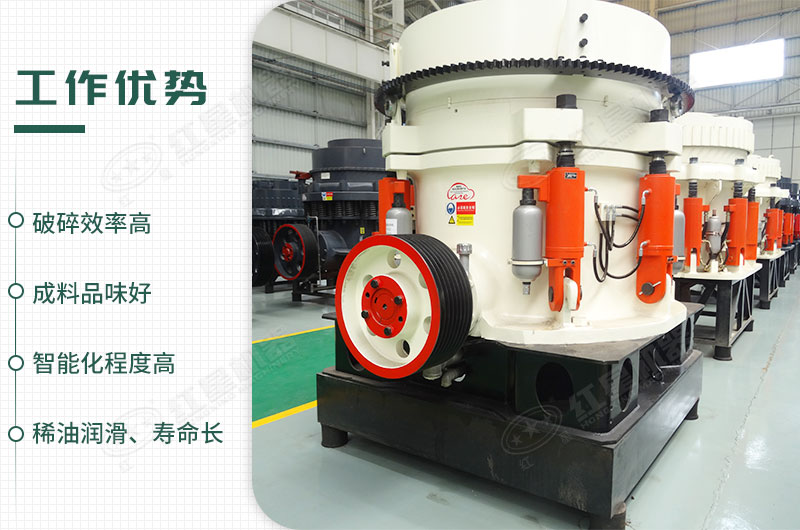

多缸液压圆锥破碎机性能优势

破碎效率高，投资小

定轴式结构设计，破碎力大，提升破碎效率，提高单位时间工作产量，降低设备基础投资；

成料品味好

层压破碎腔原理，成料粒度均匀，呈立方体，降低设备能耗，提升出料品味；

液压圆锥破碎机工作领域

智能化程度高，安全生产

PLC+触摸屏的全自动控制系统，智能化程度高，人机隔离操控，生产更安全；

操作简单、适用性强

所有零件都可以从顶部或侧面拆装和维护，无需拆装机架、螺栓，液压马达排料口，整机操作方便，适应大范围产品粒度要求；

稀油润滑、寿命长

破碎腔体采用高性能非接触式迷宫密封件，提高了阻挡粉尘的可靠性，降低了铁污染和设备的磨损周期，液压润滑组合式油站，体积�。酉呒虻ィ岣吡松璞甘褂檬倜�

液压圆锥破碎机图片展示

多缸液压圆锥破碎机

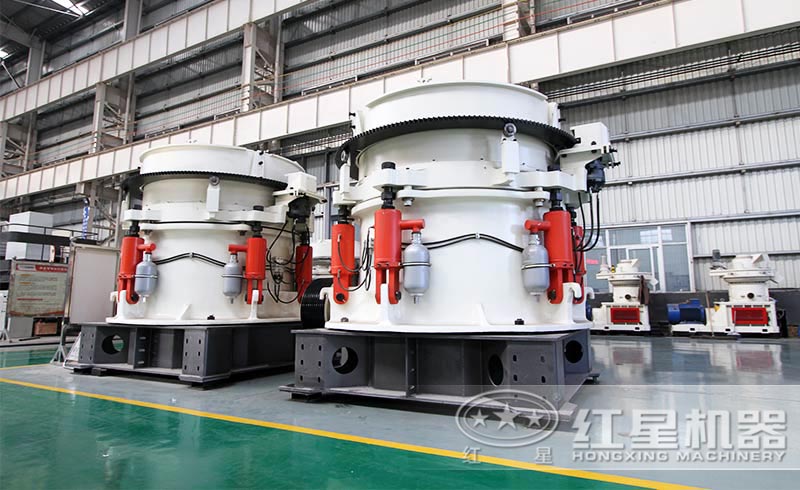

多缸液压圆锥破碎机设备实拍

OE欧亿体育官方网站出品圆锥破碎机

多角度设备实拍

液压缸元件实拍

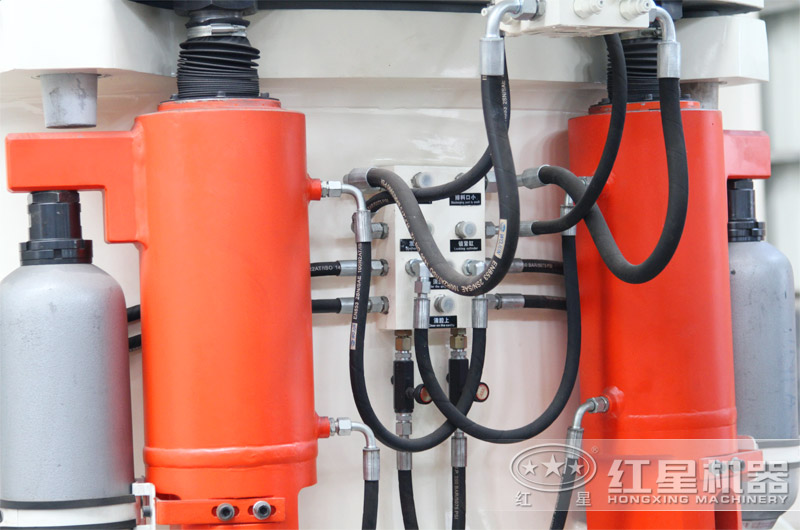

多缸液压圆锥破碎机液压缸细节实拍

生产车间

生产车间实拍

圆锥破碎机生产现场

圆锥破碎机生产线检测设备现场

液压圆锥破工作现场

工作原理

多缸液压圆锥破碎机的破碎过程是在定锥衬板和偏心运动的动锥衬板之间完成的。电机通过三角皮带和皮带轮来驱动破碎机的水平轴，水平轴通过齿轮传动来驱动偏心套旋转。偏心套带动主轴使动锥部成旋摆运动，从而在偏心摆动的动锥衬板和定锥衬板之间产生周期性的相对运动，使待破碎物料在破碎腔内不断地受到挤压和弯曲而被破碎。待破碎物料由上部的给料口进入破碎机，破碎后的物料由破碎机下部的排料口排出。

液压圆锥破碎机工作原理

技术参数

型号	腔型	破碎锥大端直径（mm）	给料口尺寸（mm）	最大给料尺寸（mm）	排料口调整范围（mm）	处理能力（t/h）	电机功率（kw）	主机重量（t）
HPM200	C1	900	185	145	22	160~250	160	11
	C2		125	100	18	145~250
	C3		95	75	14	120~250
	F1		76	60	12	108~210
	F2		54	45	10	81~210

HPM300	C1	1100	235	190	26	230~445	220	20
	C2		211	170	20	200~445
	C3		150	120	16	180~445
	C4		107	85	14	160~220
	F1		53	40	12	140~220

HPM400	C1	1400	299	240	35	270~630	315	27
	C2		252	200	25	252~630
	C3		198	160	25	243~630
	C4		111	190	18	210~630
	F1		92	75	15	162~370
	F2		52	40	13	126~370
HPM500	C1	1500	335	270	38	365~790	400	40
	C2		286	230	30	328~790
	C3		204	165	22	280~790
	C4		133	105	20	202~450
	F1		95	75	16	175~450
	F2		52	42	8	158~450
HPM650	C1		328	262	30	386~790	500
	C2		279	225	25	348~790
	C3		196	175	20	300~790
	F1		106	85	13	280~530
	F2		52	42	9	220~530

HPM800	C1	2000	353	280	38	616~1100	630	70
	C2		297	240	38	522~1100
	C3		267	214	25	495~1100
	C4		219	175	22	380~1100
	F1		155	125	20	328~730
	F2		92	75	16	270~730

注：产量根据不同物料，进料粒度等因素其结果将有所不同
