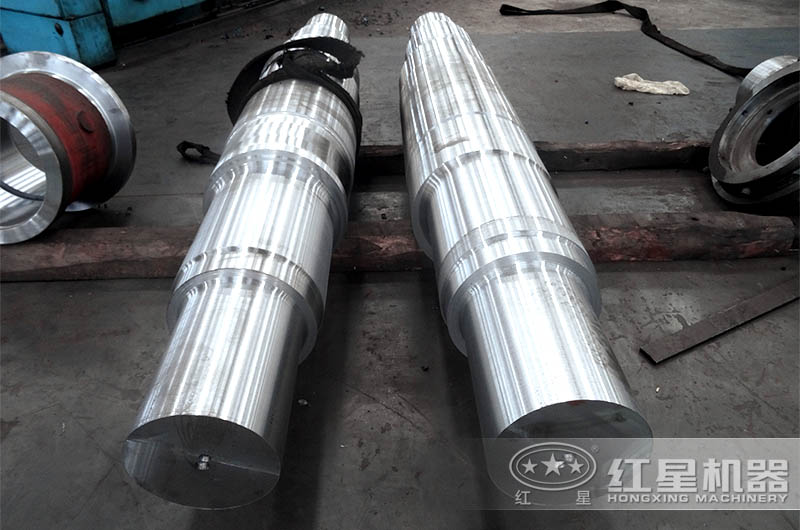

破碎机轴的常用材料是碳钢和合金钢。下面用数据来分析下破碎机轴的外力偶矩的计算及强度�：�

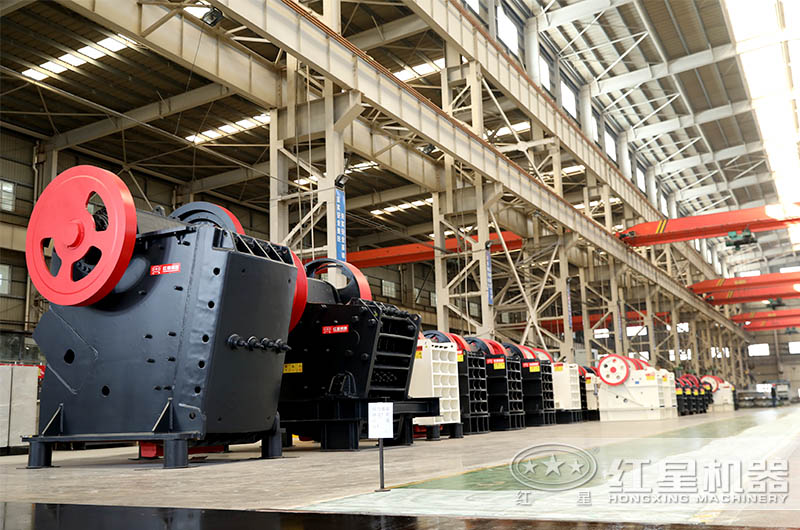

破碎机生产车间
(1)外力偶矩的计算
Me=9550×10?p/n=9550×10?×22/1200=175000N.mm
式中：P--电机功率，kw
n--- 电机转速，1200r/min
(2)强度校核
扭转强度条件为τt=T/wt<=[τt] Mpa
Wt=πD?/16×(1-α四次方)=πD?/16≈D?/5,α=d?D=0
扭矩的值等于外力偶矩。即T=Me.
式中：τt---轴的扭剪应力，MPa;
T--轴所传递的转矩,N.mm
Wt--轴的抗扭剖面系数，mm?
[τt]--轴的许用扭剪应力，Mpa，查表为30
结论：轴满足强度要求。
轴承易损坏的主要原因是轴套部位使用一段时间后会形成阶梯，轴套在轴上还未套紧，轴套端部即顶在阶梯上，致使轴套和轴不能形成紧配合。修复方法：
破碎机轴承
1)将阶梯位置的高出点磨去，用直尺放置观看无光线为准。
2)将轴承套喇叭口大端切除8-10mm。
3)由于偏心轴螺纹已损坏，无法用螺母紧固，现采用厚16mm钢板用车床加工一个环圈，环圈内径和轴承套小端内径相同，外径同轴承套的螺母外圆相同。
4)环圈、螺母、轴承及套装配到位后，将环圈与轴分6点均布对称焊接，每段焊缝20mm。 焊时要断续，不能让轴受热过大。
5)焊完后，将螺母向环圈拧紧，从而使轴承套反向移动和轴紧固，这点尤其重要。
6)最后将环圈与轴承套螺母用电焊分2点焊接，使螺母固定，焊缝长10mm即可。
由于破碎机的冲击载荷较大，主要受径向载荷和转速不高，宜选用滚子轴承。轴的直径为70mm,除选轴承N214E,Cr=112KN,Cor=135KN查相关表，强烈冲击取fp=2.0。当量动载荷p=fpFR=5407.4×2=10814.8N
轴承的预期寿命定为Lh=16000h,
