现下科技水平进步迅速，设备也一直都在更新换代中，新型设备的研发是在传统设备和上一代产品的基础上改良而来，弥补了以往设备的劣势，更加智能、满足生产需求，其中新型矿山破碎设备尤为明显，本文就以近期热度较高的新型反击式破碎机的结构图及价格问题展开论述。
反击破室外生产搭建中
反击式破碎机又称为反击破，是二次破碎设备，可以破碎进料粒度500mm以下，抗压强度不超过350Mpa的各种粗、中、细物料，采用冲击式破碎原理，粒形好、粉料少，广泛应用于各种矿石破碎、铁路、高速公路、能源、水泥、化工、建筑等行业。
反击破分为PF、德版、CI三大系列，德版常与轮胎移动破碎机配套使用，CI系列常与履带移动破碎机配套使用。
三种系列的反击破图片展示
认识一个设备，它的构成部件你要清楚的知道，不知道的您可以通过下图来认识。
反击破主要是由拉杆、前反击架、后反击架、反击衬板、主轴、锁紧块、压紧板、板锤、转子架组成。

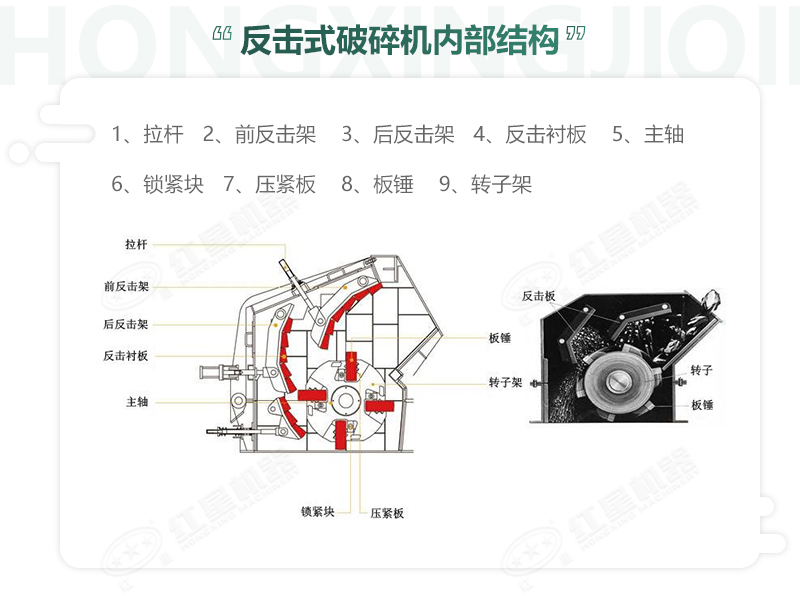

反击破构成部件及分布位置
1、PF反击破
共有8种规格型号，设计产量：30-800t/h。
| 型号 | 规格 （mm） |
进料口尺寸 （mm） |
最大进料粒度 （mm） |
处理能力 （t/h） |
电机功率 （kw） |
外形尺寸 （长×宽×高） （mm） |
| PF-1007 | Φ1000×700 | 400×730 | 300 | 30-70 | 4P 37-45 | 2330×1660×2300 |
| PF-1010 | Φ1000×1050 | 400×1080 | 350 | 50-90 | 4P 45-55 | 2370×1700×2390 |
| PF-1210 | Φ1250×1050 | 400×1080 | 350 | 70-130 | 6P 110 | 2680×2160×2800 |
| PF-1214 | Φ1250×1400 | 400×1430 | 350 | 80-180 | 6P 132 | 2650×2460×2800 |
| PF-1315 | Φ1320×1500 | 860×1520 | 500 | 100-280 | 6P 200 | 3180×2720×3120 |
| PF-1320 | Φ1300×2000 | 993×2000 | 500 | 140-380 | 6P 250 | 3220×3100×3120 |
| PF-1520 | Φ1500×2000 | 830×2040 | 700 | 200-550 | 4P 315-400 | 3959×3564×3330 |
| PF-1820 | Φ1800×2000 | 1260×2040 | 800 | 300-800 | 6P 630-710 | 4400×3866×4009 |
2、HD德版反击破
共有4种规格型号，设计产量：90-670t/h。
| 型号 | 转子尺寸（mm） | 最大进料粒度（mm） | 处理能力（t/h） | 电机功率（kw） | 外形尺寸（长×宽×高）(mm) | 重量（kg） | |
| -150MPa | -350MPa | ||||||
| HD1110 | Φ1040×1000 | 400 | 200 | 90~190 | 4P 90-132 | 3000×2360×2385 | 15875 |
| HD1315 | Φ1300×1500 | 700 | 300 | 180~280 | 4P 200-270 | 3735×3156×3055 | 29600 |
| HD1520 | Φ1500×2000 | 1000 | 400 | 350~500 | 4P 400-500 | 4310×3330×3660 | 42000 |
| HD1625 | Φ1650×2500 | 1300 | 500 | 500~670 | 4P 500-670 | 5540×4330×4600 | 66000 |
3、CI反击破
初级破有4种规格、二级三级破碎有4种规格型号，设计产量：60-2000t/h。
二级和三级反击式破碎机技术参数
| 型号 | 最大给料粒度 (mm) |
电机功率 (kw) |
处理能力 (t/h) |
外形尺寸 长 ×宽 ×高(mm) |
| CI1110 | 250 | 160 | 60-210 | 2826×2087×2285 |
| CI1213 | 300 | 200 | 80-280 | 2903×2530×2411 |
| CI1316 | 300 | 250 | 100-350 | 3320×2770×2535 |
| CI1521 | 350 | 2×(200-250) | 200-600 | 3450×3620×2770 |
初级反击破碎机参数
| 型号 | 最大给料粒度 (mm) |
电机功率 (kw) |
处理能力 (t/h) |
外形尺寸 长 ×宽 ×高(mm) |
| CI1313 | 600 | 200 | 100-480 | 2972×2560×2937 |
| CI1415 | 600 | 250 | 120-600 | 2985×2790×3068 |
| CI1620 | 800 | 2×(200-250) | 220-900 | 4261×3480×3780 |
| CI2023 | 800 | 2×500 | 400-2000 | 5151×4424×4712 |
注：产量根据不同物料，进料粒度等因素其结果将有所不同
关于价格，市场上没有一个准确的定值，所以本文就主要以河南市场的行情价格来介绍，其中PF系列价格为8-70万、HD系列价格为15-90万、CI系列价格为20-150万。
价格只能作为参考的一部分，只追求便宜，不看质量也是非常不明智的选择，后期如果设备运行出现问题，耽误生产进度，反而得不偿失，所以选择品牌效应度与名誉度都高的大型直销厂家是再好不过的了。

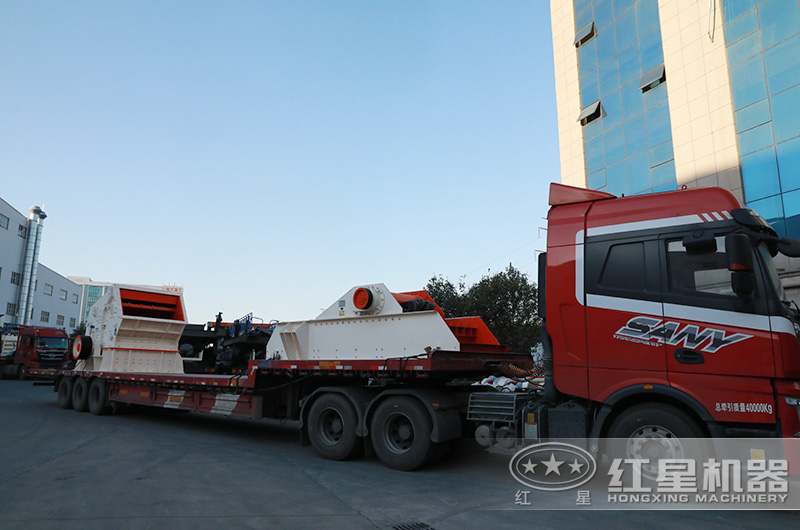

反击破装车发往河北地区
新型反击破，OE欧亿体育官方网站就有生产，有着40多年的建厂历史，还是制造生产商，更为可靠。
1、产品
有自己的产品服务团队，生产的设备种类多样，且部分型号现货充足。
2、服务
有独立的售后服务团队，距离我司较近的，OE欧亿体育登录注册会快速赶到现�。泄收洗恚嗬虢显兜模琌E欧亿体育登录注册会在线为您指导，处理故障。
3、价格
OE欧亿体育官方网站是直销性质的破碎机制造厂家，给到用户的是实实在在的出厂价格，没有中间商赚差价。
车间师傅在认真进行焊接工作中
如您也想要这样一台新型破碎设备，您可点击咨询优惠报价OE欧亿体育官方网站客服，一键获取详细的报价信息和专属于你的生产方案。
